名称：紧凑型气液增压驱动装置改进版型号：紧凑型气液增压驱动装置改进版说明：紧凑型气液增压驱动装置（以下简称“装置”� location.href='about:blank'; 疲ゲ桓捎恰Ａ硗釨、D油口可用来连接压力表或压力继电器，用以发送讯号。排气阀13，用以排除泵腔内空气。该“装置”初次启动或维修后启动，都必须打开排气阀往复运转五次以上，将空气排净后关闭。此时泵即处于工作状态。

      本“装置”噪声小，保压性能和稳定性好，油压下降能及时进行压力补充。电磁阀断电、掉电及压缩空气失压，均能自动保持夹具处于夹紧状态。提高了主机工作的安全性。

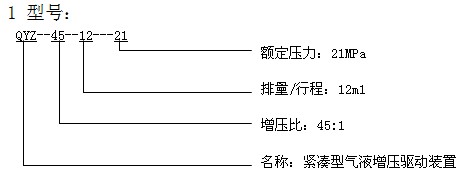

二、结构说明

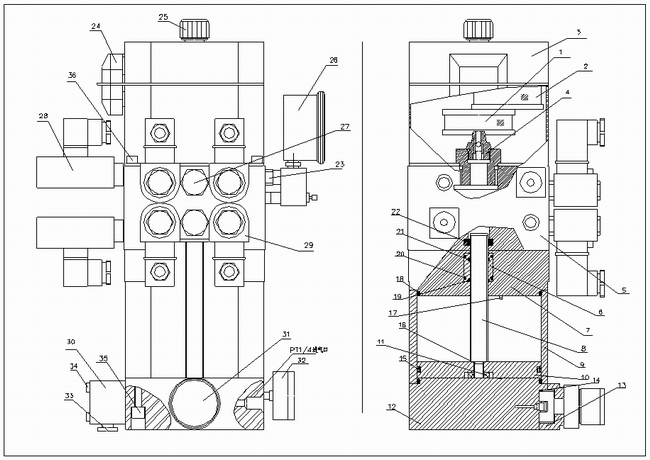

                                       名称：紧凑型气液增压驱动装置

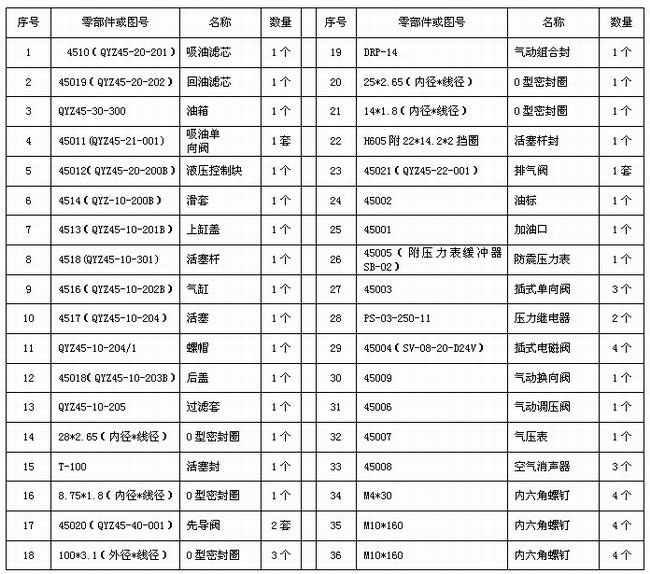

2.主要零部件

三、故障及维修

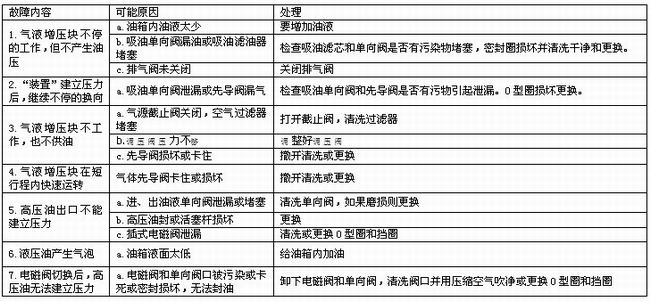

1、可能出现的故障

2、拆卸与安装

（一）拆卸

整套“装置”拆卸是因为出现故障需要更换零件和密封件时才进行，不必更换的部位尽量不要拆卸。

1、分离气液增压模块与液压控制模块之前先将油箱中的油液放出，并拆下油箱，然后松下四支M10螺栓即可。

2、拆卸液压控制模块中的插式单向阀用套筒扳手，拆卸插式电磁阀用梅花扳手。

3、气动先导阀（20）置于气液增压块两端盖板中，用套筒扳手，拧出先导阀即整体取出。

4、高压油封及挡圈置于液压控制块内，如果损坏，卸下更换即可。

（二）维修或更换零件

1、对金属件小划痕，可用600号抛光砂布干或湿进行抛光。

2、对气缸小划痕，可用600号抛光砂布湿进行抛光，有严重的刻痕缺陷不能修复，则需更换气缸或活塞

3、O型密封圈、挡圈、油封、弹簧断裂、滑套（导向套）磨损、先导阀磨损均需更换。

（三）装配

1、“装置”装配前，所有拆卸下来的零件和需更换的密封件和挡圈，必须在干净的煤油中清洗并用压缩空气吹净，然后在干净的地方和工作台上进行装配。

2、安放所有密封件和挡圈时，用润滑脂润滑定位，千万不要没放好就装配，以免切坏密封件。

3、装配插式单向阀或电磁阀时，套筒扳手或梅花扳手拧紧，拧紧扭矩约160公斤/厘米。

4、装配气液增压块和液压控制块成一体时，应把结合面清理干净，然后用内六角扳手拧紧，拧紧扭矩约100公斤/厘米

5、装配电磁阀线圈，不让它转动。

四、二次备件与密封件维修包

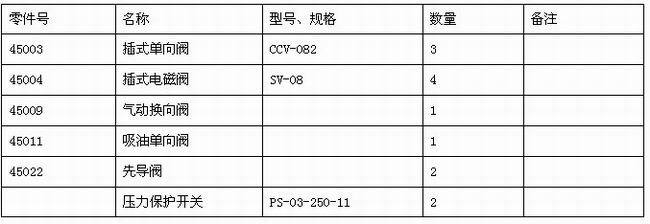

（一）    二次备件

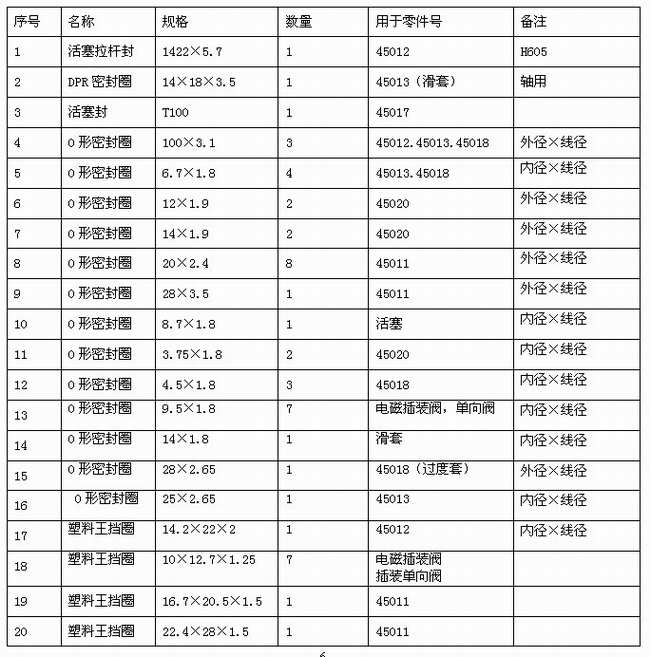

（二）密封件维修包
